两路(4-20mA、0-10v)输入两路PID控制继电器输出

产品型号:KCMA-XJ21A KCMD-XJ21A

功能概述:
工作环境:温度-10~60℃;湿度≤90%RH,采样周期:每秒采样8次;设置数字滤波参数FILt=0时,响应时间≤0.5秒;
●输入采用测量精确稳定的数字校正系统,支持多种热电偶和热电阻规格,最高分辨率达0.1℃。
●人性化设计的操作方法,易学易用。
●抗干扰性能符合在严酷工业条件下电磁兼容(EMC)的要求。
●本仪表采用自动调零及数字校准技术的免维护型仪表,计量检定时若超差可通过参数修正
●PID控制,上下限控制(位式控制)两种方式可手动切换。
输入信号:
电流或电压信号:0-10v,1-5v,4-20mA,0-10mA
控制输出:
以下控制方式2选1:
●继电器开关量输出
●12V电压输出,调节固态继电器SSR
两路采样,两路PID或位式控制输出。当切换成PID输出时,继电器会在一个时间周期内输出一个占空比。即吸合x秒,打开(时间周期-x)秒。 当切换成位式控制时:测量值<设定值时继电器吸合,测量值>设定值+回差值 时继电器断开
报警输出:
默认带一组继电器报警
报警方式可手动切换为:1:上限报警 2:下限报警; 3:上上限报警 4:下下限报警;5:区间外报警 6:区间内报报警;
外形大小:

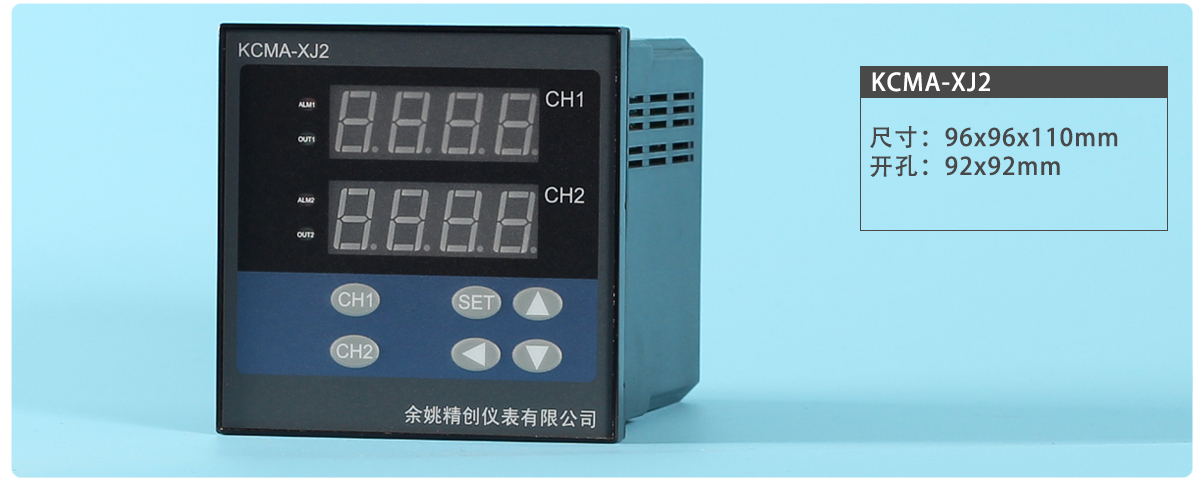

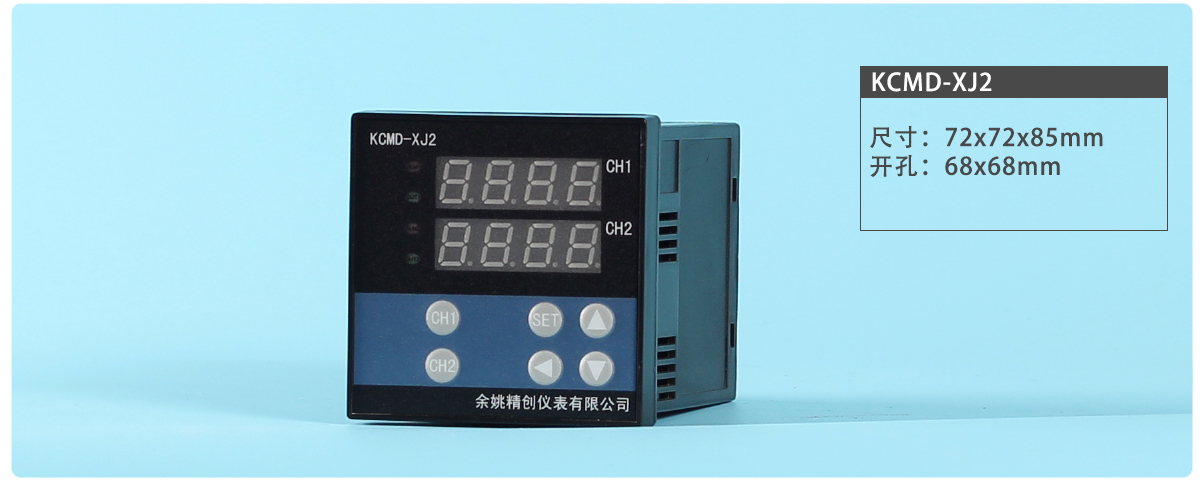

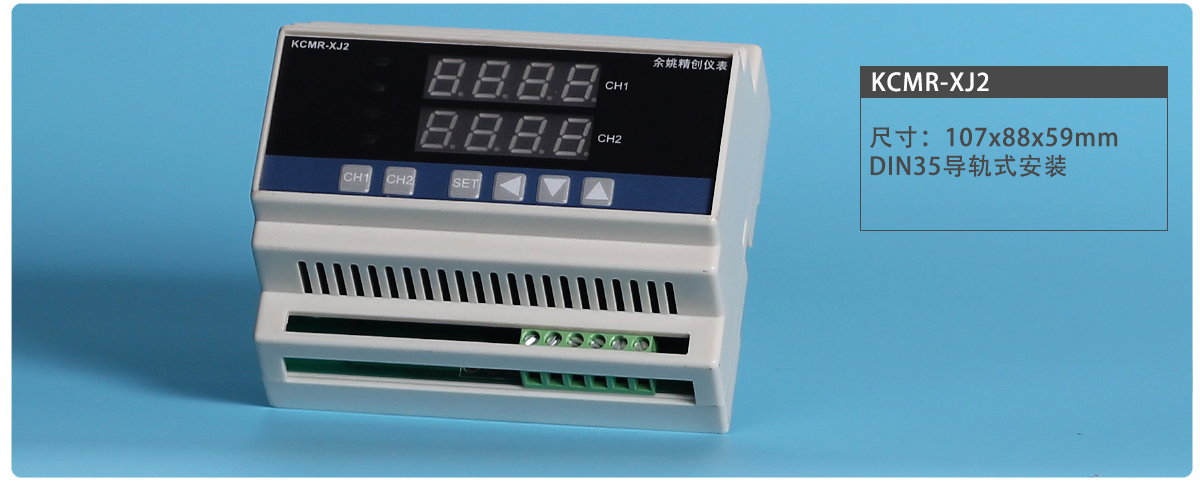

长×宽×深度(mm) T:160×80×80 开孔尺寸:156×76 A: 96×96×110 开孔尺寸:92×92 D:72×72×80 开孔尺寸:68×68 导轨式:88*107*59 。
通信功能:
后缀RS系列仪表标配通信功能
RS485/232通信,标准的MODBUS-RTU协议。可以通过RS485/232 读到测量值,修改仪表所有参数。支持wincc(西门子),三菱,松下,欧姆龙,AB,组态王,亚控,MCGS(昆仑通态)和国产PLC 等设备
可配套我们公司的通信软件,在电脑上实时显示采样温度,设定值。并可以记录温度值,生成曲线或数据报表导出为EXCEL文档

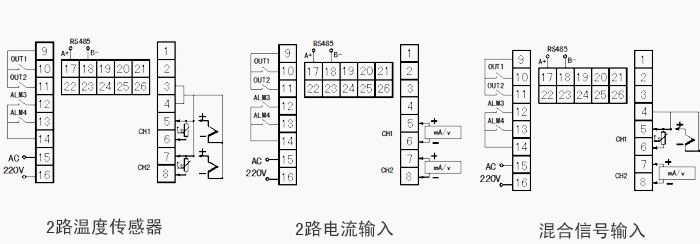

仪表接线图:

参数代码 符号 名称 取值范围 说 明 出厂值
以下为一级菜单(即为各个通道公共参数)
0 LOCK 密码锁 0~50 密码锁为18时,允许修改所有参数,不为18时禁止修改所有参数 18
1 OPB 副输出方式 0~2 0.无副输出; 1.RS485串口通讯2.带微打功能 0
2 Add 打印间隔 (1~9999分)  打印间隔时间 1
3 bt 波特率 1200、2400、4800、9600 带打印时请将波特率设为9600 9600
以下为二级菜单(各个通道独立参数,即每个通道分开设定,x代表通道号)
4 SU+x 主控设定值 范围由P-SL、P-SH决定 用户可以按自己控制要求设定值 随机
5 ALM+x 报警设定值 范围有报警方式决定 可有ALP参数决定功能;ALP=0时不显示此项 0
6 SC+x 误差修正值 ±20.0 传感器的误差修正值 0
7 P+x 比例系数 0~100 比例带=P×20其决定了系统比例增益的大小, P越大, 比例的作用越小,过冲越小,但太小会增加升温时间
P=0时,转为二位式控制(上下限控制)
8
8 I+x 积分时间 0~3000 设定积分时间,以解除比例控制所发生之残余偏差, 太大会延缓系统达到平衡的时间, 太小会产生波动 240
9 d+x 微分时间 0~200S 设定微分时间,以防止输出的波动,提高控制的稳定性 30
10 Hy+x 主控回差 0.1~50.0 只有二位式控制时才有意义 1
11 t+x 输出周期 1~120 S 设定继电器控制时的动作周期 10 S
12 dp+x 小数点位置 0~3 dp=0时小数点在个位不显示,当dp=1~3时,小数点依次在十位、百位、千位。 0
13 ALP+x 报警定义 0~6 0:无报警;   1:上限报警2:下限报警; 3:上上限报警4:下下限报警;5:区间外报警6:区间内报警 1
14 Sn+x 输入规格   0~10mA   4~20mA 随机
15 dIL+x 量程下限 dIL+N~满量程 此参数限制了设定值的上下限和显示的上下限 随机
16 dIH+x 量程上限 量程起点 ~dIH+N 随机
17 At+x 自整定参数 0~1 0:关闭自整定   1:开启自整定 0
